Вентилируемый объем = объем помещения X воздухообмен в час (примечание: воздухообмен в час различен для разных помещений)



Для примера:


Помещение имеет 20 м длину, 12 м ширину и 4,4 м высоту. Средняя сила ветра 3,5 м/с. Воздухообмен для помещения должен составлять 3 раза в час.

Вентилируемый объем = (20*12*4,4)*3(воздухообмен) = 3168 м3/час.





Таким образом мы должны установить 4 турбины TD-400.
Площадь сечения шахты воздуховода должна соответствовать площади сечения диаметра турбины в пределах 20%.

Размеры Дефлекторов


Материал:


Турбины выполнены из нержавеющей стали 0,5-1,0

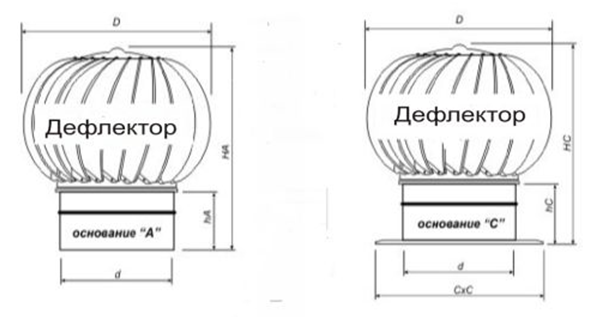

Габаритные размеры:


Турбины выпускаются с двумя видами оснований:
А - насадка на круглую трубу
С - плоское основание


d D HA hA C HC hC
TD-160 160 270 260 70 295 280 90
TD-200 200 290 290 70 295 310 90
TD-250 250 350 345 110 350 345 110
TD-300 302 400 365 110 390 385 130
TD-315 317 400 365 110 390 385 130
TD-355 360 450 385 110 490 435 160
TD-400 400 495 465 140 490 485 160
TD-500 500 615 635 225 615 635 225

Установка Дефлекторов на скатные крыши

Установка Дефлекторов на скатные крыши

Установка Дефлектора на длинный и широкий вент.канал

Установка Дефлектора на длинный и широкий вент.канал

Установка Дефлекторов на длинные и узкие вент.каналы

Установка Дефлекторов на длинные и узкие вент.каналы

Установка Дефлектора на часть вент.каналов с переходом

Установка Дефлектора на часть вент.каналов с переходом<

Установка Дефлекторов на один вент.канал без перехода

Установка Дефлекторов на один вент.канал без перехода
